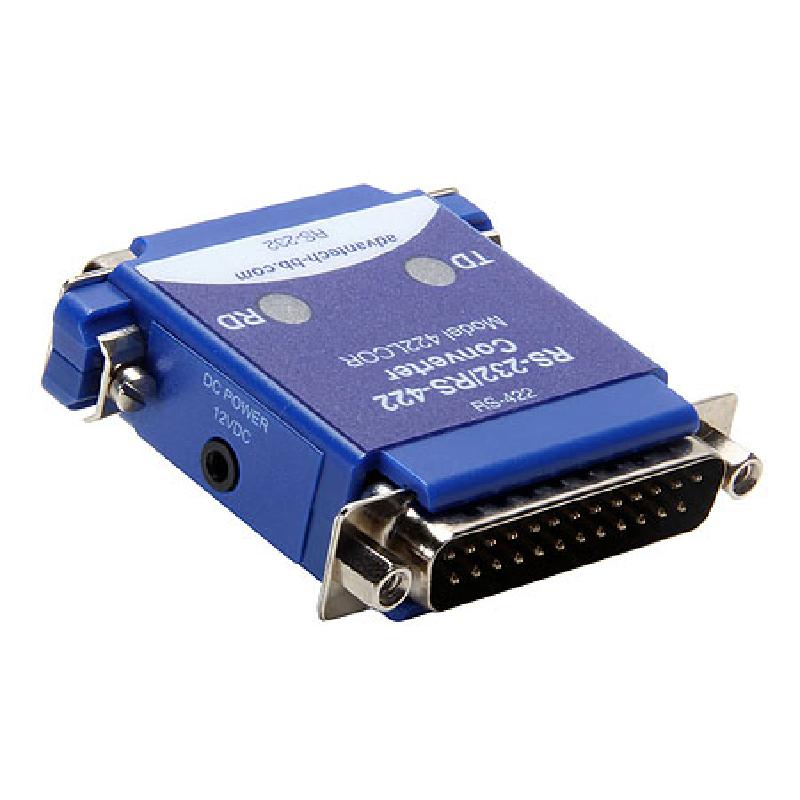

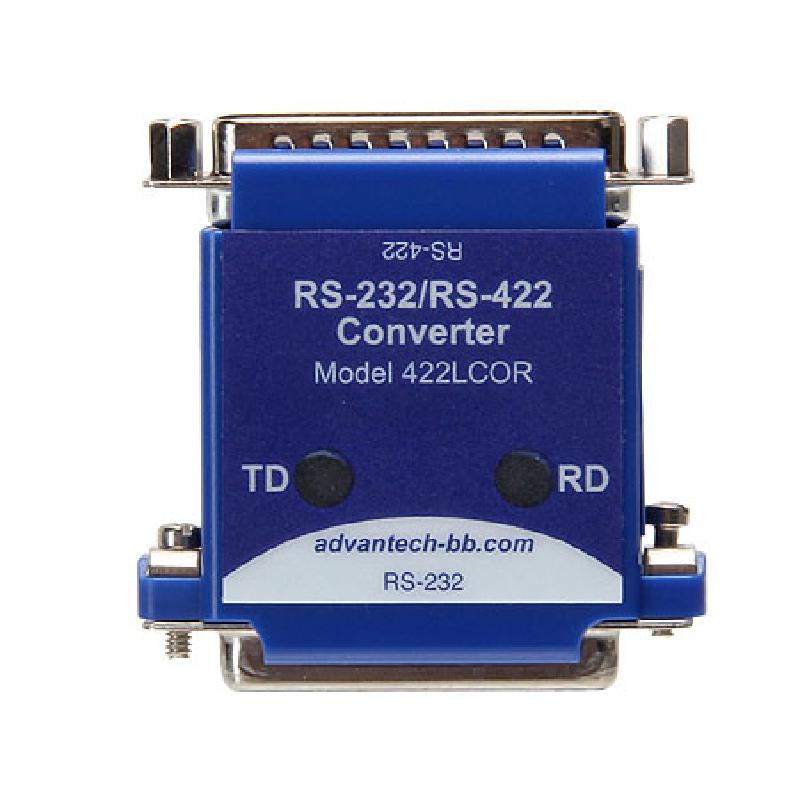

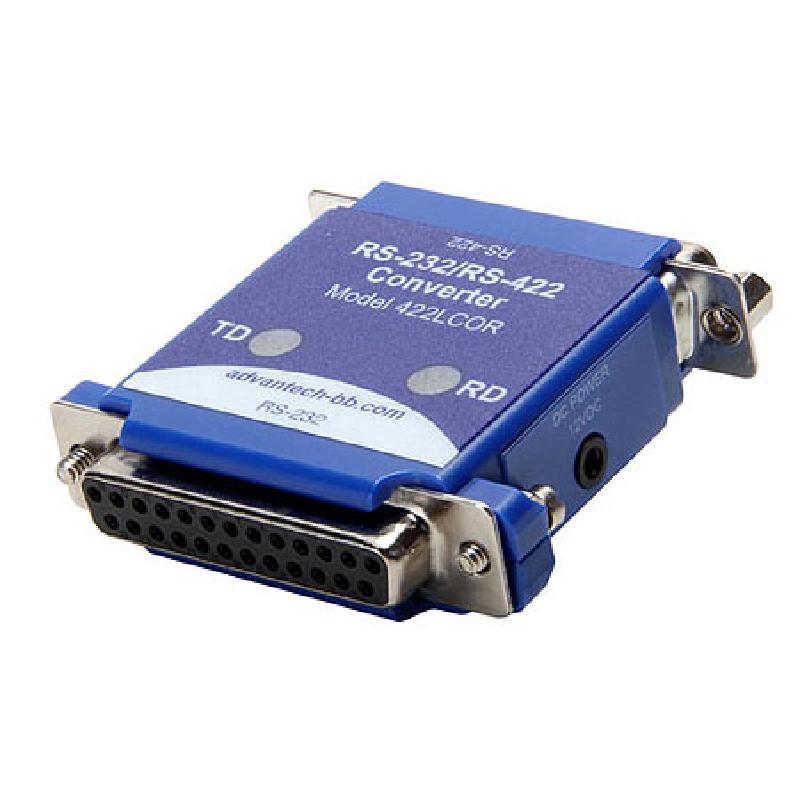

研華BB-422LCOR RS-232至RS-422轉換器–DB25F至DB25M

• 將不平衡差分的RS-232信號轉換為平衡差分的RS-422信號
• 將RS-232線路傳輸距離擴展到1200米（4000英尺）
• 數據速率高達90 kbps
• 快速、簡單的在線安裝
• RS-422驅動器可以并行驅動10個RS-422接收器（用于多點系統）
• 需要12 Vdc、100 mA電源（不包括在內，單獨出售）
• 產品為非隔離RS-232到RS-422轉換器，將不平衡差分RS-232信號轉換為平衡差分的RS-422信號。RS-422標準使用平衡電壓數字接口，允許在1200米（4000英尺）長的電纜上以每秒90K位的速度進行通信。十個接收器可以連接到任何一個驅動器，用于多點系統。RS-232端口是一個DB25母頭連接器，支持引腳2（TD輸入）和3（RD輸出）。保護接地（引腳1）和信號接地（針腳7）也已連接。RS-422端口是一個DB25公頭連接器，引腳2和14上具有發送數據輸出，引腳5和17上具有接收數據輸入。保護接地（引腳1）和信號接地（針腳7）通過連接到RS-232接頭。LED指示發送數據和接收數據。
